코텍 거실온도조절기 버튼 불량 납땜없이 수리하기 - WD-40으로 택트스위치 접점 부활시키는 방법

코텍 거실 온도조절기의 버튼들이 작동 불량인지는 한 5-6년 된 것 같습니다. 불량 나기 전에 이미 간헐적 난방 설정을 마쳤고, 거실온도조절기는 난방설정 이외에 특별한 기능을 하지 않기 때문에.. 버튼 불량 상태가 지속되더라도 지난 5-6년간 난방을 하는 데 전혀 문제가 없었습니다. 그냥 거실 온도계 정도로만 사용해 왔습니다. 그런데 이번 겨울 동안 북쪽 방을 사용하고 있는 딸아이 방이 특히 썰렁하다는 것을 알았습니다. 방문을 활짝 열고 생활하면 그나마 나은데.. 문을 닫고 공부를 해야 하니 더 빨리 식는 것 같습니다. 해결 방법은 간헐난방하는 동안 북쪽 방 밸브가 더 많이 열리게 조절해야 하는데.. 그럴려면 거실 온도조절기 버튼들이 작동을 해야 합니다. https://drkimfixnsolve.tistory.com/37

세대내 난방불균형 해소를 위한 난방 밸브 사용법 혹은 유량코드 설정법

단순하게는 지난 번 온도조절기 수리했을 때 처럼 불량인 택트스위치를 새 부품으로 납땜을 해서 교체해 줘야 하지만.. 납땜을 하는 과정에서 기판 및 회로가 열 손상을 입을 수도 있어 고민이 되었습니다. https://drkimfixnsolve.tistory.com/7

코텍 온도조절기 버튼 고장 DIY 수리

그런데 최근 제 블로그와 유튜브를 보시는 한 독자/시청자께서 WD-40를 사용하면 택트스위치 접점이 부활되기도 한다는 말씀을 해 주셨습니다. 나중에 꼭 한번 시도해 보겠다고 답변을 했었는데.. WD-40 분사 만으로 택트스위치 기능을 복원시킬 수 있다면 납땜과정의 회로손상 부담이 확 줄어드는 것 같습니다. 또한 지난 번에 고장난 택트스위치나 마이크로 스위치를 분해해 봤을 때 크게 이상한 점이 없었기 때문에 WD-40를 이용한 접점 부활이 꽤 괜찮은 아이디어라는 생각을 하고 있었습니다. https://drkimfixnsolve.tistory.com/49

고장난 마이크로 스위치와 택트스위치 분해해서 내부 살펴보기

그렇게 해서 이번에 WD-40를 사용해서 거실온도조절기의 버튼불량을 수리하는 프로젝트를 수행해 봤습니다. 거실온도조절기를 분해해서 기판을 노출시키고 WD-40를 불량인 택트스위치에 분사하는 단순한 작업입니다. WD-40는 부식 방지 기능도 있고, 윤활제 기능도 있고 해서 뻑뻑한 금속 마찰면에 많이 분사하는 것 같은데.. 이처럼 전기적 접촉이 망가진 곳에서도 효과가 있다고 하니 반신반의한 상태로 도전해 봤습니다.

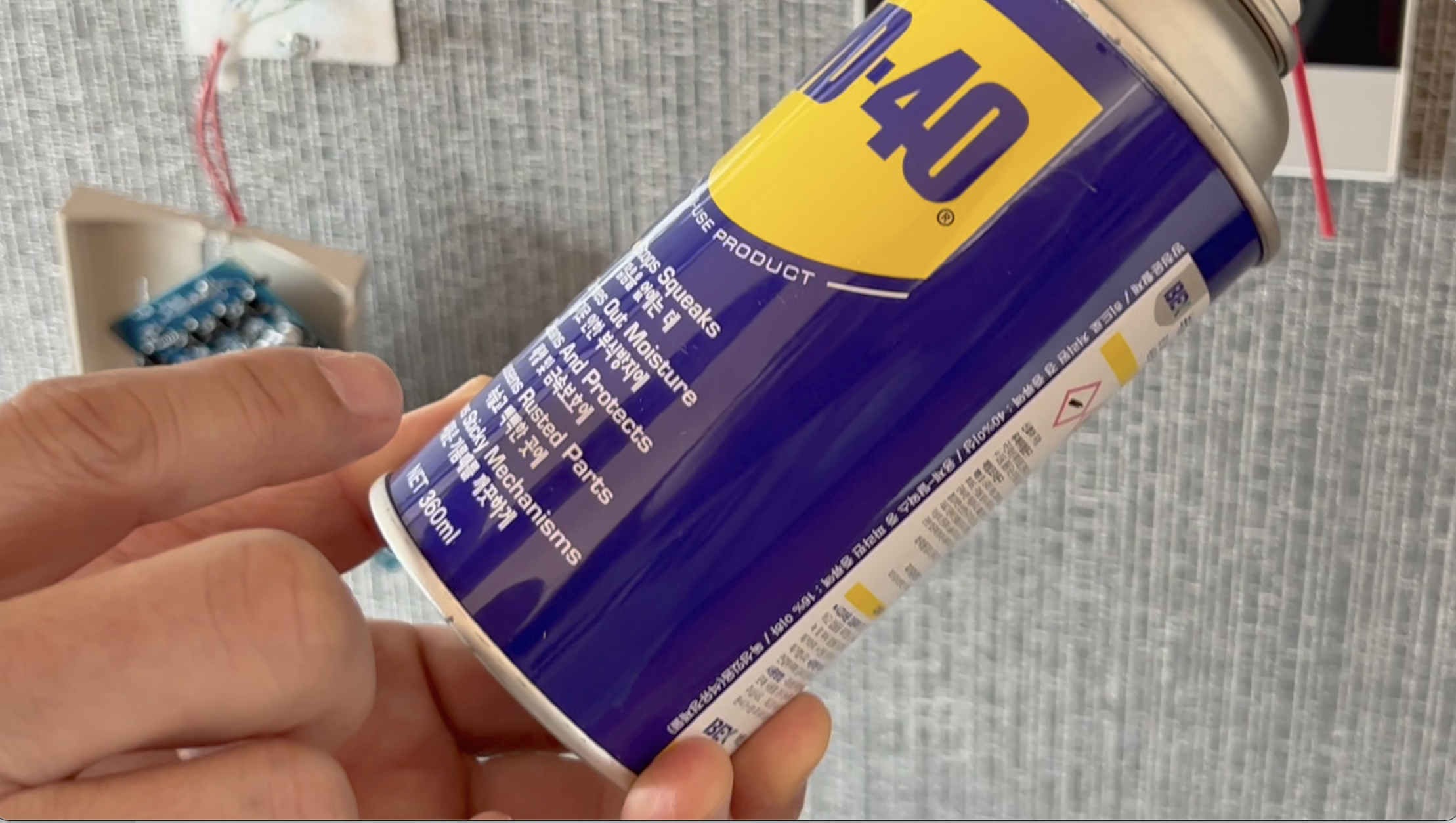

분해된 거실온도조절기와 WD-40 모습

작업 계획은 아주 단순해 보였는데.. 택트스위치 기능이 복원될 지는 미지수이기 때문에 최종 완성까지 여러 우여곡절을 겪었습니다. 대부분 버튼이 작동하지 않는 상태에서 일부 전원 버튼과 예약 버튼이 작동하는 바람에 이상한 루프에 빠져 전원을 끌 수 없는 상태에 빠졌습니다. 온도조절기를 분리해서 작업해도 되지만 기존 시스템에 영향을 주지 않기 위해 전원을 연결한 상태에서 작업했는데.. WD40를 분사하면서 일부 버튼의 접점이 부활되기도 했지만 시간이 걸리는 것 같았고.. 우선 전원버튼을 끄기 위해 택트스위치 단자를 외부에서 쇼트 시키는 방법으로 전원을 끌 수 있었습니다. 정확하게는 선택 버튼을 쇼트시키고, 난방 버튼을 쇼트 시키면 루프에서 빠져 나올 수 있습니다. 자세한 과정은 아래 영상을 참고하시면 됩니다. https://youtu.be/HD9ugPlct7Q

WD40을 이용해 택트스위치 접점 부활시키는 방법

결국 전기 접촉을 WD40로 부활시킬 때 가장 핵심은 시간인 것 같습니다. 이 윤활제를 도포하고 시간을 충분히 주면 (기다리면).. 어느 부분에서 녹슨 지점이 녹아내리고 전기 접촉이 되살아 나는 것 같습니다. 처음 한 두개 버튼이 살아나다가.. WD40 도포하고 2-3시간 후에 다시 점검하니.. 대부분의 버튼이 완벽하지는 않았지만 작동하기 시작했습니다.

결과적으로 부품 교체를 위한 납땜을 하지 않고 간단한 회로의 택트스위치나 마이크로 스위치의 전기접촉을 WD40 도포만으로 해결할 수 있지 않나 생각됩니다. 최근에는 코텍 전동구동기의 마이크로 스위치가 불량이 나기 시작했는데.. (이번 겨울에 2번 정도 난방비 폭탄 상황 발생).. https://youtu.be/sT4HeRCoDB4

2021년 겨울에 발생한 난방비 폭탄 상황 - 전동구동기의 마이크로 스위치 오작동

이 경우 전동구동기를 분리해서 멀티미터기로 측정해 보면 스위치가 멀쩡해 보입니다. 아마 일부 전기접촉이 불안정해서 오작동한 것이 아닌가 짐작됩니다. 다음에 동일한 문제가 발생하면 WD40을 이용해서 접점 부활시키는 방법을 사용해야겠습니다.

거실 온도조절기로 난방 밸브 조정하는 방법은 이어서 포스팅 하겠습니다. https://drkimfixnsolve.tistory.com/252

코텍 거실 온도조절기 설정 모드 진입해서 유량코드 변경하기

그럼, 택트스위치, 마이크로 스위치 등 전자기기 회로에 비슷한 문제 갖고 계신 분들은 참고하시기 바랍니다. 물론 WD40로 접점을 부활시킬 때 택트스위치를 교체할 때처럼 완벽하게 수리되는 만족감은 없는 것 같으니 상황에 따라 선택해서 수리하면 될 것 같습니다.

(추가 2022/12/24) 최근 추위는 경험해 보지 못한 12월 한파인 것 같습니다. 동지도 되기 전에 낮기온이 영하를 이루더니 어제 오늘은 낮기온 영하 5-6도에 밤기온은 영하 12도까지 내려가고 있습니다. 12월이 이렇게 추운 적이 있었던가 싶습니다. https://youtu.be/4ERpdZ_2PP8

한파에 간헐적 난방 10분 늘리기

바깥기온이 내려가니 시간당 6분으로 간헐 난방을 해도 실내온도가 23도 이하로 떨어집니다. 실내온도를 올리려면 당연히 난방시간을 늘려야 합니다. 그래서 작년부터 추울 때는 시간당 10분 가동해서 가족들의 난방만족도를 높여 왔습니다.

올해 최강 12월 한파에 10분으로 간헐난방 시간을 올렸는데.. 그동안 숙원사업이었던 작은 방의 코텍 온도조절기 버튼 불량을 함께 해결해 봤습니다. 지난 번 수리했던 거실 온도조절기와 비슷한 접점불량으로 예상되고.. 이 제품군의 택트스위치에 비슷한 불량이 굉장히 많이 발생한 것 같습니다. 그동안 댓글 등으로 추천받은 BW100을 사용해 수리를 도전해 봤는데.. 결과적으로는 WD40을 모방한 국산 제품인 듯 한데 만족스럽지는 않았습니다. 제공된 플라스틱 관이 노즐에 꽉 맞지 않아 분사 작업에 애로사항이 참 많았습니다. 전기 접점도 부활은 한 것 같은데 썩 만족스러운 정도는 아니었고 간신히 작동을 하는 수준이었습니다. 아마 다음에 다시 WD40으로 작업해야 할 지도 모르겠습니다.
