절수페달의 동작원리와 DIY 수리 방법

728x170

작동불량인 절수페달 수리를 DIY로 진행하고 있습니다. https://drkimfixnsolve.tistory.com/112 그동안 유튜브 동영상도 4편이나 올리며 문제를 추적해 왔는데, 아직도 와이프 입장에서는 100% 완벽한 동작이 아니라고 합니다. 결국 Customer Satisfaction (소비자 만족)이 가장 중요하기 때문에 와이프가 불만이 있다면 문제가 심각한 것이죠.



절수페달 DIY 수리 도전하기 - 아파트 AS의 불편한 진실

그동안 잘 사용하던 부엌의 절수페달이 문제가 생겨 DIY 수리를 도전해 보고 있습니다. 절수페달은 그야말로 발로 물 사용을 조절하는 장치인데 설거지할 때, 혹은 주방에서 간단히 물을 사용할

drkimfixnsolve.tistory.com

가장 간단한 해결법은 해당 기사를 부르는 것이죠. 그리고 비싸더라도 군소리 않고 부르는 값을 지불하면 됩니다. 대부분은 이렇게 해결하시면 됩니다. 다만 DIY를 추구하고 있는 입장에서.. 정말 신기한 것이 절수페달에 대한 정보가 거의 없다는 사실입니다.

다음으로 쉬운 방법은 새 부품을 사서 교체하는 것입니다. 그런데 어디가 고장나 있는지 알아야 새 부품을 사죠. 또 대체 부품을 사려고 해도 살 곳이 없습니다. 이 부분은 지난 글에서 많이 얘기를 나눴는데.. 온갖 쇼핑몰을 뒤지고 다녀도.. 독점 구조를 깨뜨리고 절수페달 부품을 개별적으로 구입하는 것은 거의 불가능에 가까운 것 같습니다.

결국 문제를 완벽히 이해하지 않고는 아무것도 해결할 수 없는 상황이 되었습니다. 그동안 절수페달 작동불량을 수리하기 위해 페달스위치도 의심해 보고, 회로도 의심해 보고, 솔레노이드 밸브도 의심해 보고 했는데, 손을 보고 난 후 처음에는 괜찮은 듯 한데 얼마 지나지 않아 작동불량이 다시 발생하는 것 같았습니다. 그래서 남은 부분이 컨트롤 수도관 부분이어서 이 부분을 분해 및 청소를 시도했습니다. 그리고 이번에는 어떻게 절수 스위치가 작동하는지 좀 더 체계적으로 알아보았습니다. 아래 영상은 그 과정을 정리한 영상입니다.

(영상은 정리되는 대로 올리겠습니다.) https://youtu.be/iW1IxPF3BXc

절수페달에서 물의 차단을 조절하는 수압 스위치 작동원리 영상

아래는 분해된 컨트롤 수도관 부분 사진입니다.

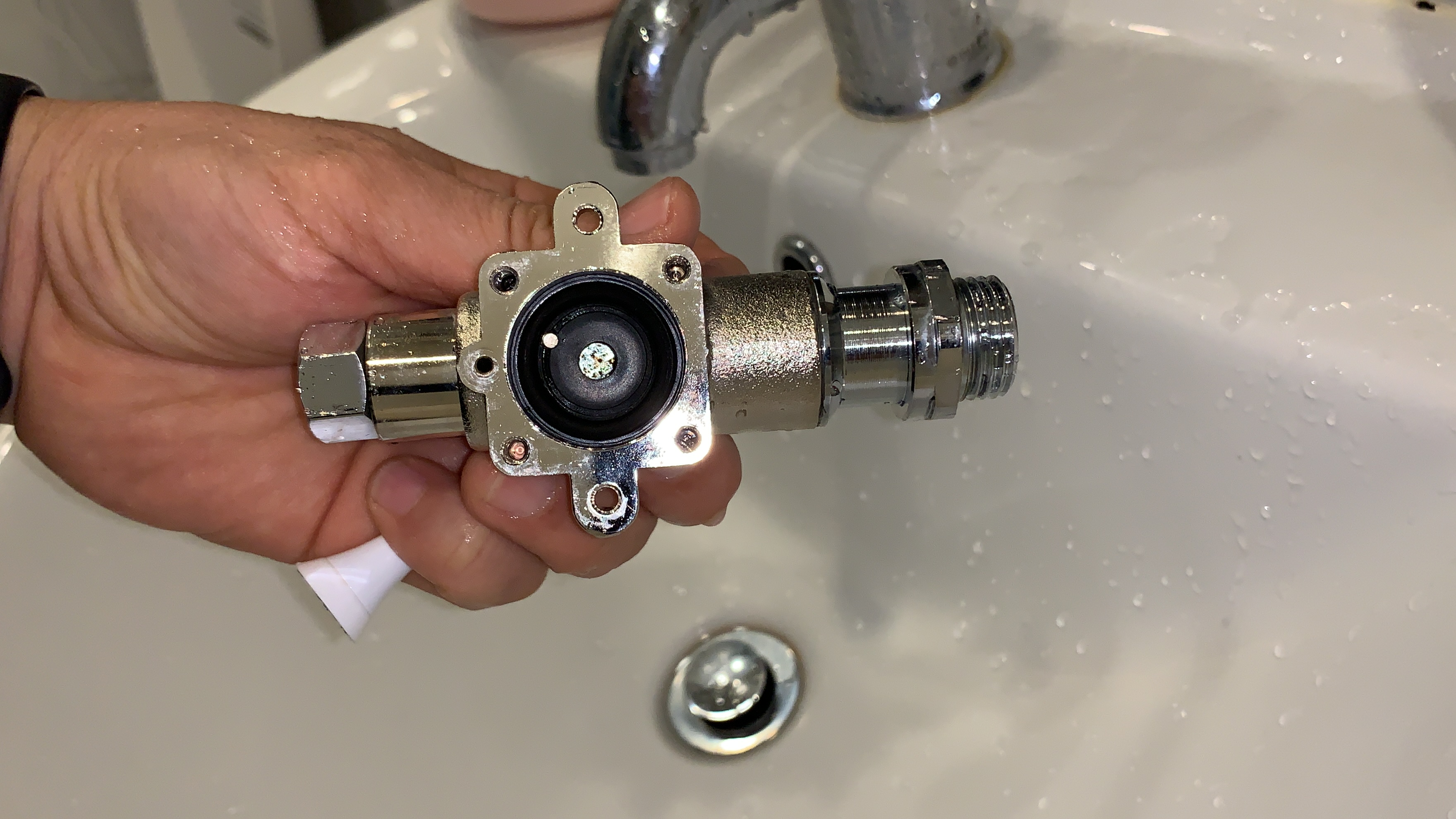

분해된 절수페달 컨트롤 수도관 모습

이것을 분해해 보니까 절수 스위치가 어떻게 작동하는지 알겠더라구요. 솔레노이드 밸브는 작은 물구멍을 막는 역할을 하는 것이고, 이를 통해 수압을 조절해서 위 사진의 고무 부분을 눌러주면 물의 통로가 차단되는 것이더라구요. 자세한 동작원리는 영상을 참고하면 됩니다.

결국 물이 닫히지 않았던 것은 솔레노이드 밸브가 작동하지 않아서가 아니라, 수압이 정상적으로 빌드업이 되지 않아서 였던 것 같습니다. 그래서 이쪽 부분의 이물질을 청소해 주고 다시 조립했더니 작동이 훨씬 잘 됐습니다. 아마 고무 바킹 부분이 느슨해서 압력이 샜었던 것이 아닌가 짐작됩니다. 또한 교체했던 회로에도 문제가 있었던 것 같습니다. 아마 업자가 제대로 된 부품을 주지 않은 것이 아닌가 생각됩니다. 예전 회로로 했을 때 더 잘 작동했습니다. 판매 업자에게는 나중에 살짝 어필을 해 볼까 생각 중입니다.

위 사진 수도관 분해 과정에 가장 어려운 부분은.. 영상에도 나오지만.. 고무패킹 부분을 다시 끼우는 것입니다. 결국 고무 패킹을 끼우는 데 성공했지만 상당한 애를 먹었습니다. 잘 안 들어가서 멘붕 상태에 빠져서 영상으로 남기지는 못했습니다만.. 이쑤시개 두개로 잘 돌려가며 어떻게 어떻게 작업해서 간신히 잘 집어 넣었습니다. 압력이 새지 않게 타이트하게 집어 넣는 것이 키인 것 같습니다. 이 부분에 문제가 없다면 왠만하면 여기까지 분해는 하지 마시기 바랍니다.

자, 요약하면 절수페달 고장은 아래 세가지 중에 하나일 듯 합니다.

첫번째는 전기 신호. 이 경우는 페달 스위치나 회로의 불량을 점검해 봐야 합니다. (업자에게 불량회로를 받을 수도 있으니 주의하세요. 새로 받은 회로의 캐패시터 용량이 기존 것보다 크더니.. 아마 확인도 안하고 아무거나 주는 것 같습니다.)

두번째는 솔레노이드 밸브 불량인데, 이 경우 호환되는 솔밸브를 찾거나 해야 하는데 쉽지는 않고, 간단히 청소해 주는 방법이 있을 것 같습니다. WD40는 큰 효과는 없었던 듯 합니다.

세번째가 컨트롤 수도관 노후화인데, 수압이 빌드업되는 부분이 중요해 보입니다. 역시 새 부품을 살 것이 아니라면 이물질을 제거하면서 청소해 주면 좀 나아집니다. 궁극적으로는 노후화되면 새로 사야 할지도 모르겠습니다. 온라인을 뒤져보니 JAVA 절수페달 부품을 3만원에 팔던데.. 이것을 사서 끼워도 동작할 것 같더라구요. 나중에 지속적으로 문제가 발생하면 최후의 해결책으로 생각하고 있습니다.

이상의 정보가 절수페달 스위치에 이상이 있으신 분들께 도움이 되셨기를 바라고.. 위 정보들을 잘 참고하셔서 현명하게 DIY로 해결하시기 바랍니다.

(추가 2020/3/13) 결국 절수페달 작동불량 (특히 닫히지 않는 문제)가 지속되어, 솔레노이드 밸브를 교체했습니다. 위에 말한 자바 솔밸브를 3만원에 구매해서 교체했더니.. 새 제품처럼 작동하네요. 결국 솔밸브 노후화가 문제였던 것 같고, 호환 부품만 제대로 구할 수 있다면 쉽게 수리 가능한 것 같습니다. 영상은 조만간 공개하겠습니다. https://youtu.be/NV8nHS62jsc

ㄱ자 자바 솔밸브를 구해서 교체하기

이로서 거의 한달 간의 절수페달 DIY 수리는 완결된 것 같습니다. 영상에서 확인할 수 있지만 결국 즉각적으로 밸브가 닫히는 것이 중요하고.. 이 부분에 딜레이가 있다면 수압스위치가 노후화되어 압력이 새고 있는 것이 아닌가 짐작됩니다. 대체 솔밸브를 구입할 수 있어 다행이었고.. 결과적으로 3만원 플러스 택배비 3천원에 절수페달의 편리함을 복구하니 와이프도 아주 만족해 하네요. (회로는 결국 반납했습니다.)

비슷한 문제를 겪고 계신 분들께 도움이 되기를 바랍니다.

(추가 2020/4/24) 저는 부분 부품 (자바 솔밸브)만 3만원에 사서 해결했지만.. 수리업자 부르는 가격이 좀 세다면 새 절수페달 제품을 사서 설치하는 것이 훨씬 경제적인 듯 합니다. 그 중에서 저렴하고 지금 제품과 비슷한 자바 절수페달 링크를 공유해 봅니다. https://coupa.ng/bzAWkO



자바 절수페달(TF721)-골드.블랙.실버.화이트

COUPANG

www.coupang.com

(파트너스 활동을 통해 일정액의 수수료를 제공받을 수 있음)

저는 시도해 보지 않았지만 잘 살펴보시면 지금 Bathzone 제품과 호환 가능 여부도 확인해 보실 수 있을 듯 합니다. 저희 집 절수페달이 망가지면 저도 이 옵션으로 가야 할 것 같습니다.

(추가 2021/10/8) 결국 절수페달 노후화를 견디지 못하고.. 자바 절수페달로 업그레이드 했습니다. https://youtu.be/5VG0ZtxgYU0

절수페달 업그레이드 프로젝트

할인 포함해서 8만원에 구입했는데.. LED 불빛도 있고.. 상당부분 부품이 호환되는 것 같습니다. 설치 후 응답속도가 거의 광속이어서 만족도가 아주 좋네요. 절수페달 10년 사용하면 업그레이드 할 때가 된 것도 같습니다.
