코텍 거실 온도조절기 설정 모드 진입해서 유량코드 변경하기

728x170

보통 추운 북쪽 방 (침2)은 같은 시간으로 간헐난방 했을 때 동일한 열유입에 대해 더 많은 열손실이 있기 때문에 실내온도가 더 낮게 형성됩니다. 이때 해결 방법은 방문을 활짝 열어 거실-방들 간의 열교환이 잘 이루어지도록 하거나.. 열손실이 많은 방에 더 많은 열을 투입시키는 방법이 있습니다. 동시 간헐적 난방을 하는 도중에 더 많은 열을 투입하기 위해서는 해당 방의 밸브를 다른 방보다 더 많이 열어주어야 합니다. 밸브의 열림 정도는 유량코드로 조절하는데.. 코텍 온도조절기에서는 0에서 F까지 16진수로 열림 정도를 조정합니다. 아래 사진을 보면 코일 (배관) 길이에 비례해서 숫자가 할당되어 있는 것을 볼 수 있습니다. 추운 북쪽 방은 코일이 95m로서 가장 길어 B라는 숫자가 할당되어 있는데.. 더 많은 열을 투입하기 위해서는 D나 F로 변경해 주어야 합니다.

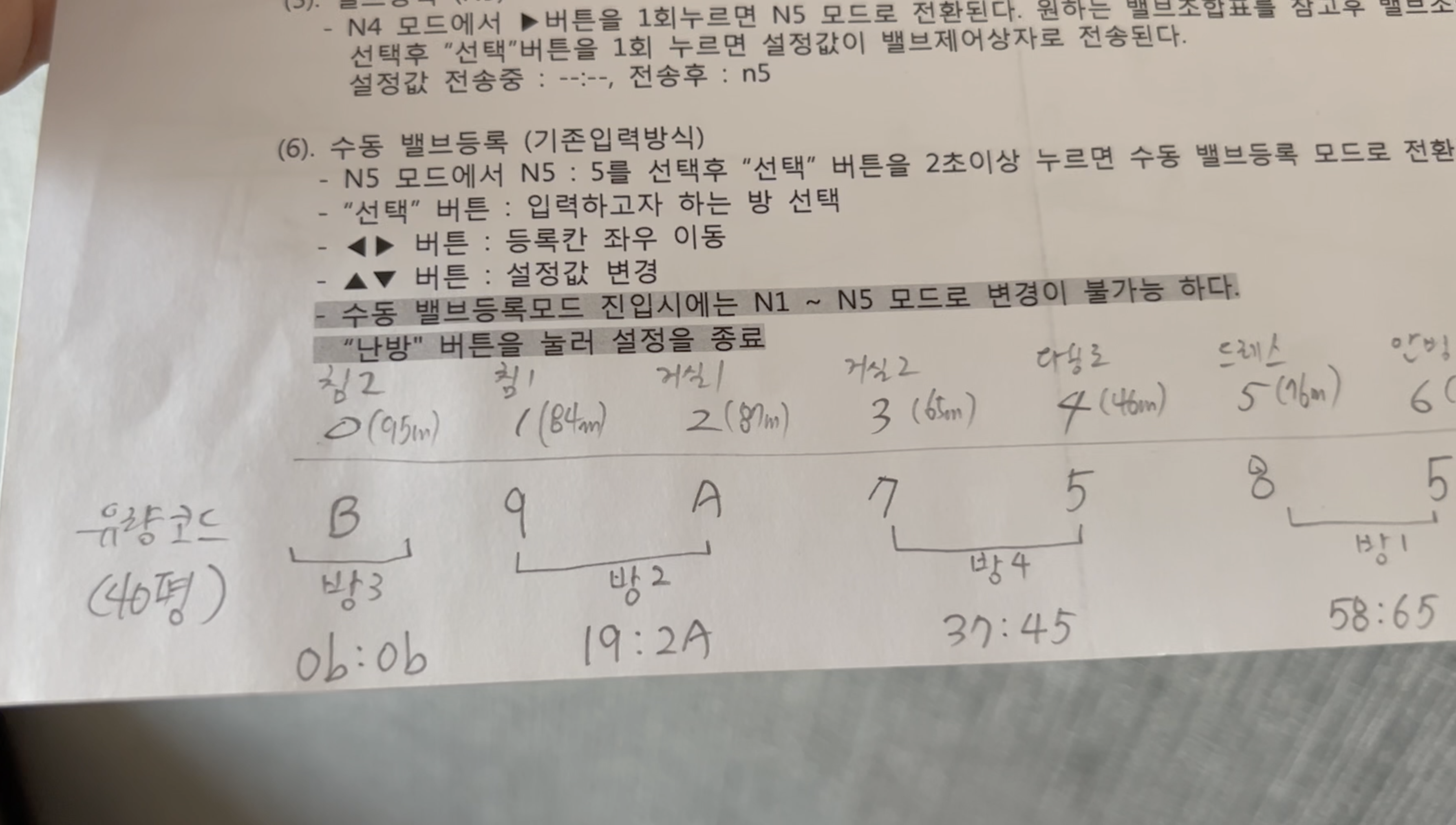

난방불균형을 해소하기 위해 코일길이에 비례해서 설정되어 있는 유량코드 모습

또한 윗 사진을 보면 거실에 해당하는 코일들(2번, 3번)을 각각 방2, 방4 온도조절기에 할당하는 모습도 보입니다. 거실 온도조절기는 간헐난방이 안되는데 이렇게 함으로써 각방온도조절기를 이용해 거실 코일들도 간헐난방에 참여시킬 수 있습니다.

거실 온도조절기의 설정 모드에 진입해 설정을 변경하는 것은 310 설정방법 메뉴얼을 따라 하면 쉽게 됩니다. 자세한 메뉴얼을 아래 포스트에서 다운로드 받으시기 바랍니다. https://drkimfixnsolve.tistory.com/18



모든 것의 시작 - 한라비발디 난방 시스템 연구 (2013)

지난 2013년 1월 매우 추웠던 겨울 막바지, 난방비가 20만원 넘게 나왔다는 와이프의 비명을 듣고.. 도대체 우리가 모르는 게 뭐지? 하고 시작한 일이었습니다. 지역난방이라는 것을 처음 겪어

drkimfixnsolve.tistory.com

선택과 난방을 동시에 3초가 누르면 설정모드에 진입하게 되고 좌우 버튼으로 모드들간에 움직이면 되고 설정값은 상하버튼으로 조정하면 됩니다. 침실2의 방3 온도조절기의 유량코드를 0d:0d로 변경해 주면 되겠습니다. 자세한 과정은 아래 동영상을 참고하세요. https://youtu.be/vOwFGB5l1pY

거실온도조절기 설정모드 진입 및 유량코드 변경하기

다만 이렇게 설정모드를 변경했다면.. 거실온도조절기와 밸브제어상자가 통신할 수 있도록 해야 하는데.. 밸브제어상자의 전원코드를 뽑아 리셋해 주면 다시 연결할 때 거실온도조절기의 셋팅을 읽어 들임으로서 변경된 셋팅이 반영되게 됩니다. 코텍홈페이지에 의하면 밸브제어상자를 리셋하고 30분 이내에 설정을 마무리하면 된다고 합니다.

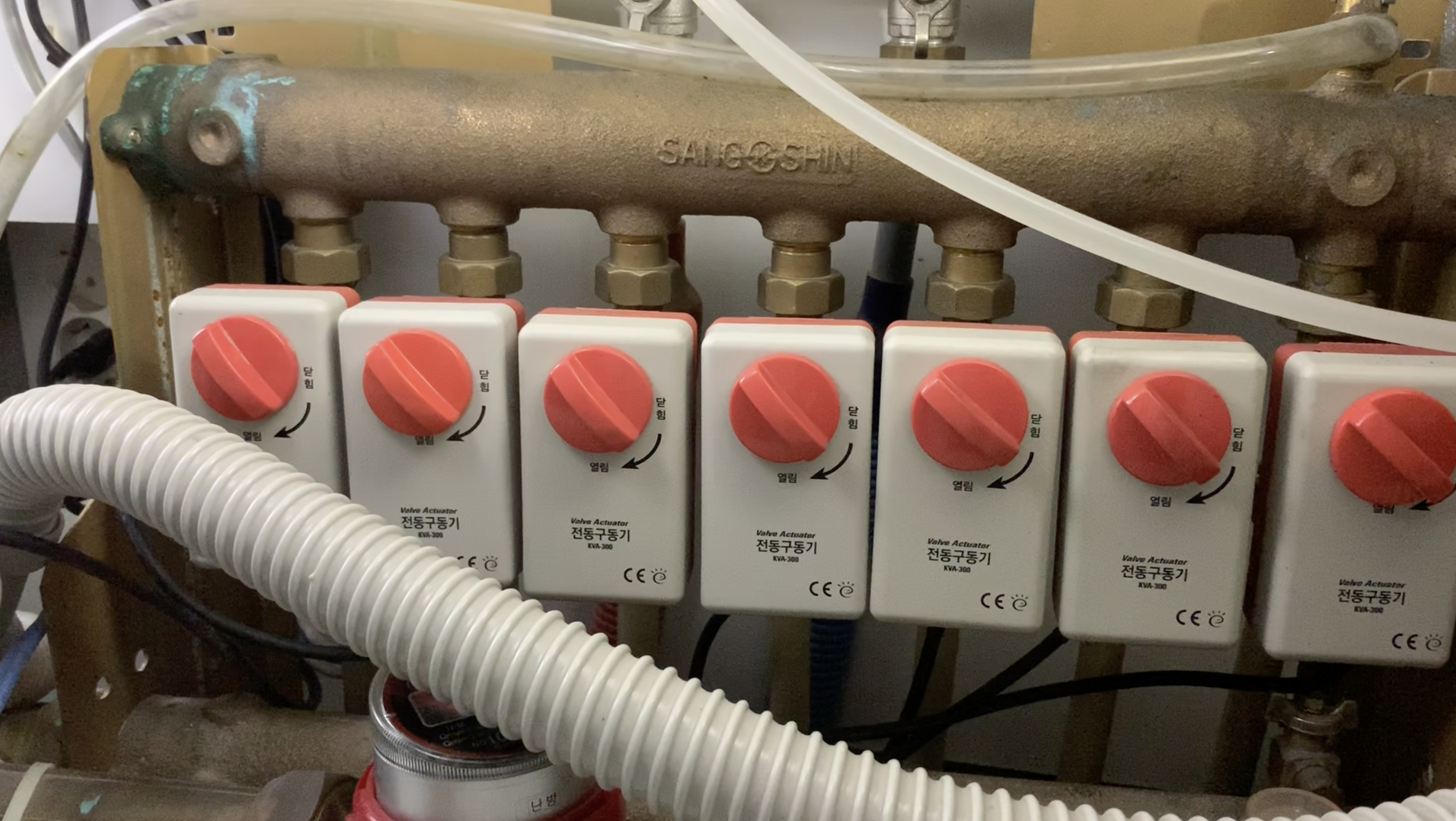

이렇게 셋팅을 변경하고 난방을 실행해 보면 해당 밸브가 눈에 띄게 많이 열린 것을 볼 수 있습니다. 아래 사진은 이번에 열림 정도 찍은 사진인데.. 가장 왼쪽 밸브가 D로 할당된 침실2 밸브입니다.

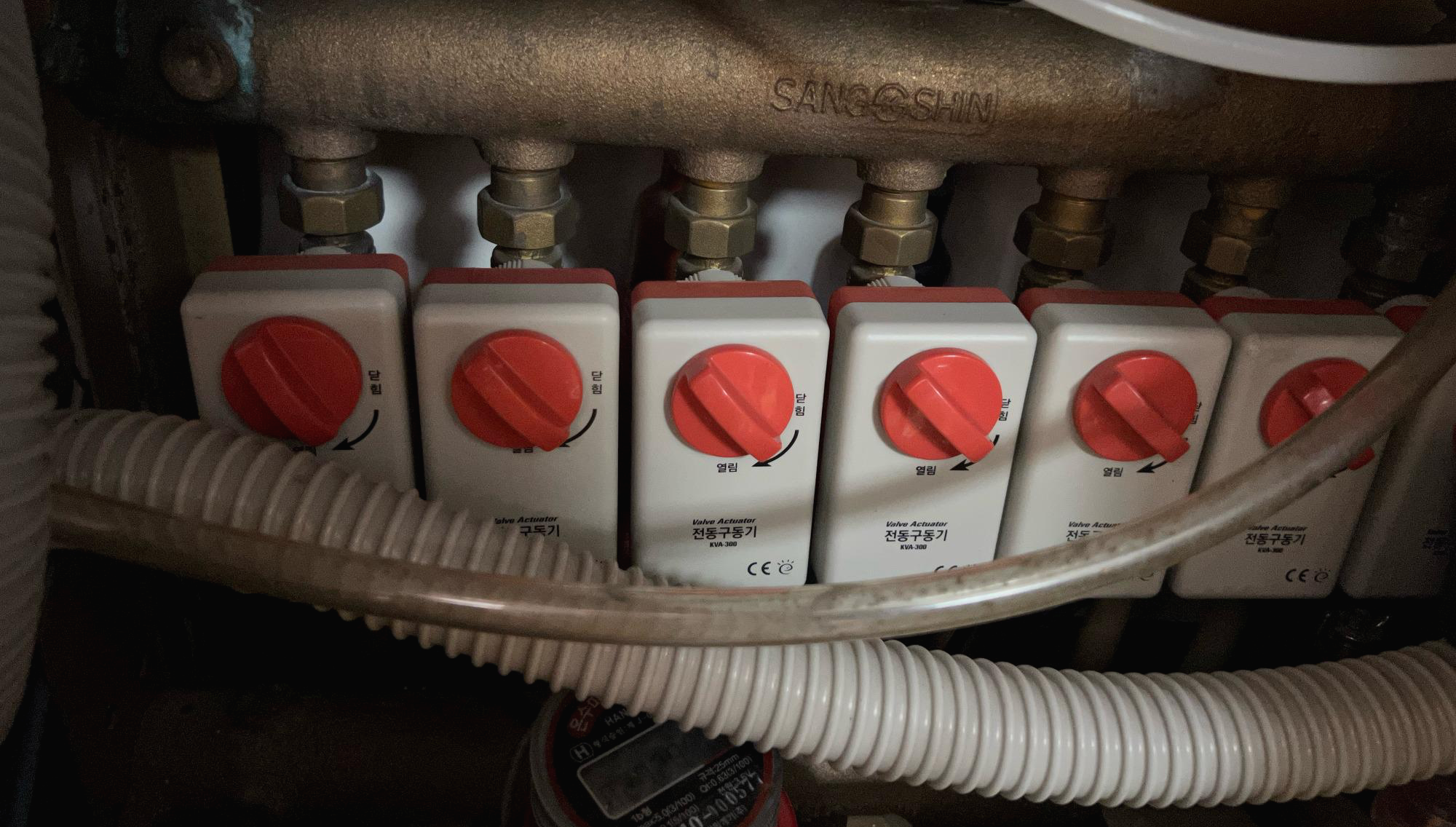

새로 설정된 밸브 상태 (위)와 예전 상태 (아래) 비교

더 많이 열린 것으로 보이나요? 열림 정도가 D인데.. 계속 춥다고하면 다음엔 F로 가장 많이 활짝 여는 옵션을 선택해 보겠습니다. 그럼 난방불균형 문제 있으신 분들께 도움이 되길 바라고.. 조금 어렵지만 유량코드를 변경해서 조절하는 법에 대해 알아봤습니다.
