필립스 소닉케어 전동칫솔 약한 진동 문제 DIY 수리하기

전동칫솔을 처음 사용한 것은 2005년쯤 미국에서 였으니까 벌써 15년 정도 된 것 같습니다. 미국에서 와이프 치아교정때문에 치과에 갔는데 첫방문 선물로 전동칫솔을 받고 사용해 봤는데 신세계였던 것 같습니다. 치카치카 이후의 상쾌함 때문에 그 이후 꾸준히 필립스 소닉케어 전동칫솔을 사용해 왔습니다.

문제는 이 전동칫솔이 2년 주기로 고장이 나니 고칠 생각은 전혀 못하고 새 제품을 사 왔습니다. 가격도 좀 있는데, 내구성은 그리 좋지 않다는 생각을 하면서도.. 전동칫솔을 끊지는 못하고 계속 구매를 해 왔습니다.

생각해 보면 고장의 원인은 대부분 배터리 수명이 다한 것 아니었을까 합니다. 다만 방수때문에 완전히 케이싱이 되어 있기 때문에 배터리를 교체할 생각도 못했었던 것 같습니다. 또 진동이 약해지는 문제도 있었던 것도 같은데.. 그때마다 새제품을 구매했습니다. 지금 생각해 보면 완전 낭비.. 호구.. 호갱님이었네요.

최근 1년전에 구매한 소닉케어 다이아몬드클린 전동칫솔이 다시 진동이 약해 졌습니다. 충전이 잘 되는데.. 칫솔질을 할 때 진동이 약해지는 시원한 감이 없어졌습니다. 그래도 새 전동칫솔인데.. 서비스센터에 가 볼까하고 좀 인터넷 검색을 해보니.. 필립스에서도 새 제품으로 주는 것이 아니고.. 5만원 정도 내고 재생품 돌려준다는 말을 들었습니다.

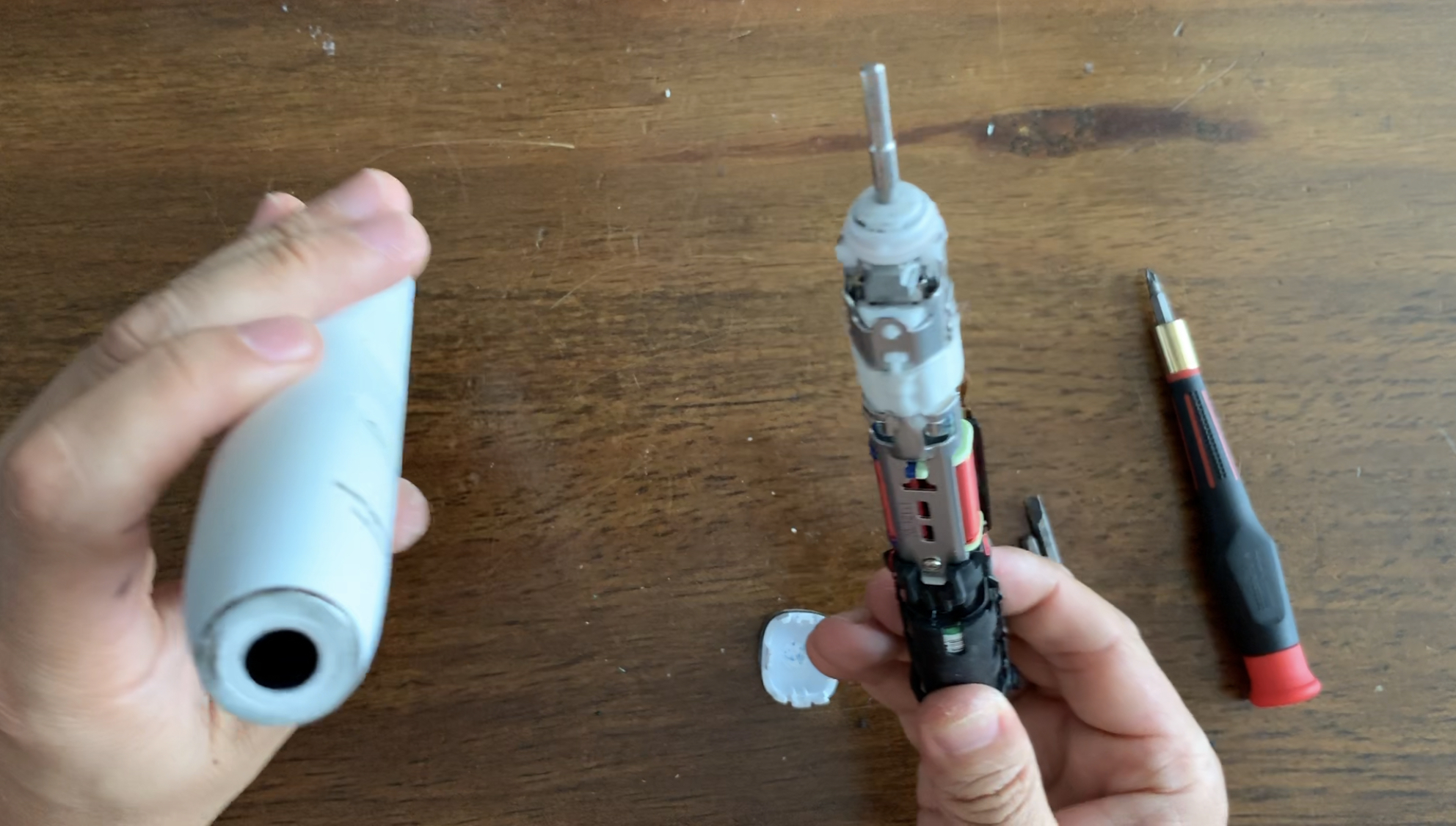

분해된 소닉케어 전동칫솔

최근 DIY 력이 조금 상승한 것 같아.. 유튜브를 보고 소닉케어 전동칫솔 고치는 방법을 조금 연구해 봤고.. 이에 따라 저도 DIY 수리에 도전해 봤습니다.

https://youtu.be/4R-95iEXX6M

역시 유튜브는 진리네요. 수리 도중 부품이 빼는 것이 가장 어려운 부분이었고.. 진동이 약한 문제는 자석과 코일의 간격을 조금 벌려 주니 해결이 됐습니다. 리튬이온 배터리 위치도 확인했고.. 나중에 배터리 수명이 다하면 14500(?) 배터리로 갈아주면 된다는 정보도 얻어 놨습니다.

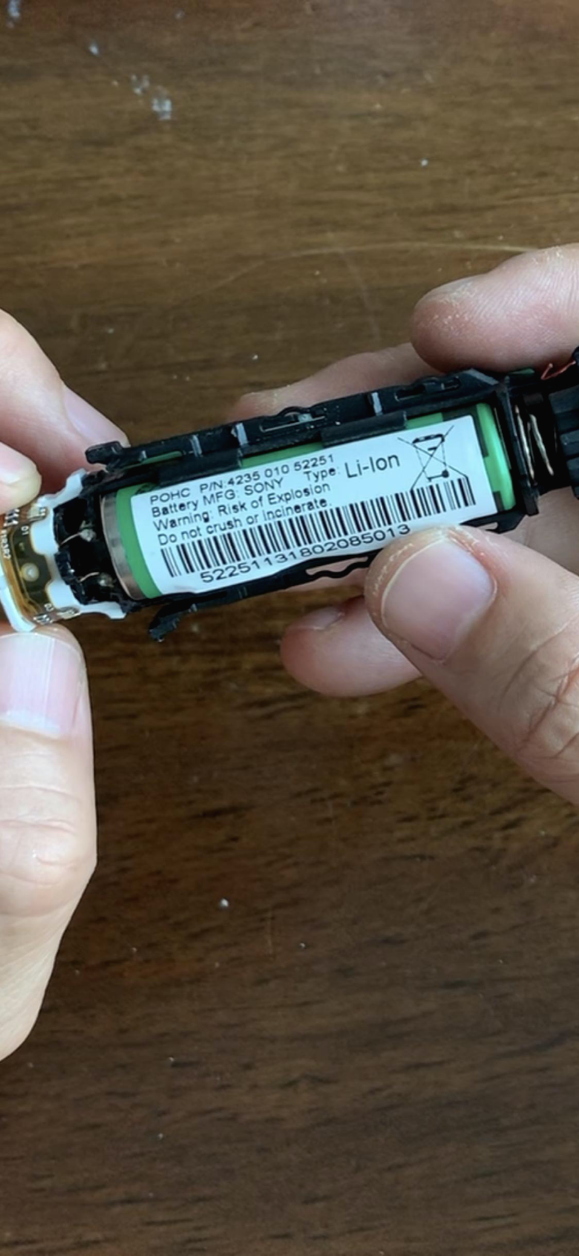

전동칫솔 내부에 있는 소니 리튬이온 배터리

이젠 더 이상 필립스의 호구가 되지 않을 수 있을 것 같습니다. 15년은 충분했네요.

(추가 2020/12/19) 지난 수리 이후 전동칫솔을 잘 사용하고 있었으나 1년 반 정도 지나니 또 진동이 약해지네요. 다시 한번 전동칫솔을 분해해서 자석과 코일의 간격을 조절해 봤습니다. 이번에는 지난 영상을 참고해서 분해의 어려웠던 부분들을 좀 더 세밀하게 촬영해 봤습니다. 같은 모델이나 비슷한 모델 수리하실 분들 참고하시면 될 것 같습니다. youtu.be/N-zuszwhQ5M

필립스 소닉케어 전동칫솔 다이아몬드헤드 약한 진동 두번째 DIY 수리

이번에 수리 도중에 코일이 하나 떨어져 납땜으로 보수를 해 줘야 했습니다. 또 도중에 테스트 하다가 배터리 힘이 약해져 다시 충전하고 수리를 마쳐야 했습니다. 다시 풀리지 않도록 나사에 순간접착제를 도포해 봤습니다.

이제 두번째 해 보니 분해 및 수리가 훨씬 익숙하네요. 다음에 배터리 수명이 다하면 배터리 교체하는 부분을 도전해 보겠습니다. 그럼 관심있는 분들께 도움이 되기를 바래 봅니다.

(추가 2021/6/26) 결국 배터리가 나갔는지 소닉케어 전동칫솔이 충전도 안되고 아무 반응을 안하네요. 3년 정도 됐으니 리튬이온 배터리의 수명이 다할 때가 된 것도 같습니다. 결국 배터리를 교체해 보는 방법 밖에 없을 것 같고.. 전에 알아본 것과 같이 14500 소니 배터리를 대체하면 되는데, 보통 AA 사이즈 건전지와 같은 사이즈 리튬이온 배터리를 구매해야 합니다. 특히 조금 공부해 보니.. 니켈 Ni 금속판이 스팟 웰딩 (용접)이 되어 있어야 하는 것 같더라구요. 배터리 탈부착시 납땜도 필요해 보입니다.

일단 온라인에서 "14500 배터리 용접"으로 검색해 보면 쿠팡에서 대략 2만 7천원 정도에 2개들이 1세트 대체 배터리를 구매할 수 있습니다. 보통 전동칫솔이나 면도기, 머리깍기 (바리깡) 등에 들어가는 부품인 것 같습니다. https://coupa.ng/b2tluA

US14500VR2 14500 소니 3.7V AA 680MAH 리튬 이온 배터리 용접 전기 칫솔 면도기 머리 깎기 충전식 셀

쿠팡을 통한 해외직구 구매대행 방법인 것 같은데.. 배송비는 없으나 비용에 배송비가 포함되어 있는 것 같고, 배송도 대략 2-3주 정도 시간이 걸리는 것 같습니다.

해외 직구라면.. 당연히 알리에도 비슷한 제품이 있을 것 같아 찾아보니 동일한 제품을 반값 이하에 구매할 수 있었습니다. https://s.click.aliexpress.com/e/_AA0xr9

5.5US $ 40% OFF|US14500VR2 14500 Sony 3.7V AA 680mAh li ion Batteries With Welding electric toothbrush Shaver Hair clipper Recha

다만 배송비가 5불 정도 발생하고 2개 1세트가 5불, 4개 2세트가 대략 10불이어서.. 저는 배송비도 있으니 4개들이 2세트를 총 15불 정도에 구매하기로 하고.. 알리에 굴러다니는 3불짜리 쿠폰을 이용해서 12불 정도에 최종 구매했습니다. 배송은 오래 걸릴 것으로 표시되어 있기는 하지만.. 배송비가 5불 정도이니 나름 빨리 도착하지 않을까 기대하고 있습니다.

알리익스프레스 배터리가 도착하면 소닉케어 전동칫솔 배터리 교체하는 과정을 동영상으로 제작해 공개해 보겠습니다.

(추가) 고장난 소닉케어 전동칫솔을 분해해서 원인을 살펴봤는데, 기판에 연결선이 찢어진 부분도 있고, 습기가 침투했는지 녹슨 부분도 있었습니다. 배터리를 분리해 보니 (+) 단자 스팟웰딩한 부분에 녹이 슬어 있었습니다. 결국 원인은 (+) 단자 녹이었던 것 같고.. 납땜으로 어떻게 어떻게 니켈판을 붙여 다시 기판에 연결해 보니 잘 작동하네요. 기판의 찢어진 부분은 역할이 무엇인지 잘 모르겠지만 일단 작동은 하는 것 같으니 계속 사용해 보겠습니다. 수리 영상은 편집이 완료되는 대로 공개하겠습니다. https://youtu.be/gNz3yXhSzuc

소닉케어 배터리 불량 수리 동영상

위에 주문한 배터리는 살짝 잘못 주문한 것 같습니다. 다른 용도로 팔거나 해야 할 것 같고.. 니켈 단자의 위치가 중앙에 있으면 안되고 바깥쪽에 있어야 하네요. 전동칫솔마다 납땜해야 하는 위치가 다르니 잘 구부러지는 구리선이 있는 배터리를 구매하거나 구리선을 이용해 따로 연결해야 할 것 같습니다.

(추가 2023/5/7) 헤드가 헐거워지는 문제, 모드 버튼이 먹통되는 문제, 충전이 안돼서 리튬이온 배터리를 교체하는 프로젝트를 최근 수행해서 성공하고 후기를 공해해 봤습니다. https://drkimfixnsolve.tistory.com/281

필립스 소닉케어 전동칫솔 헤드불량 충전 안됨 리튬 배터리 DIY 후기
