단후이 x420 로봇청소기 DIY 수리 도전 후기

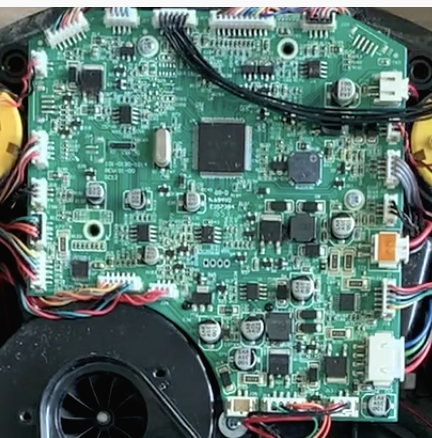

지인이 고장났다고 의뢰한 단후이 로봇청소기를 자가 DIY 수리 중에 있습니다. 일단 분해를 해 보고 어디가 고장났는지 확인해 봤는데.. 리튬이온 배터리는 16 V 정도 나와서 정상인 듯도 보이고.. 메인 보드 일부에 부식이 발생한 부분이 보였습니다. 지인이 로봇청소기를 샤워기로 세척한 적이 있다고 하고 그 이후 작동을 안한다고 하는 것으로 봐서.. 물에 의한 전기회로 손상이 아닌가 의심됩니다.

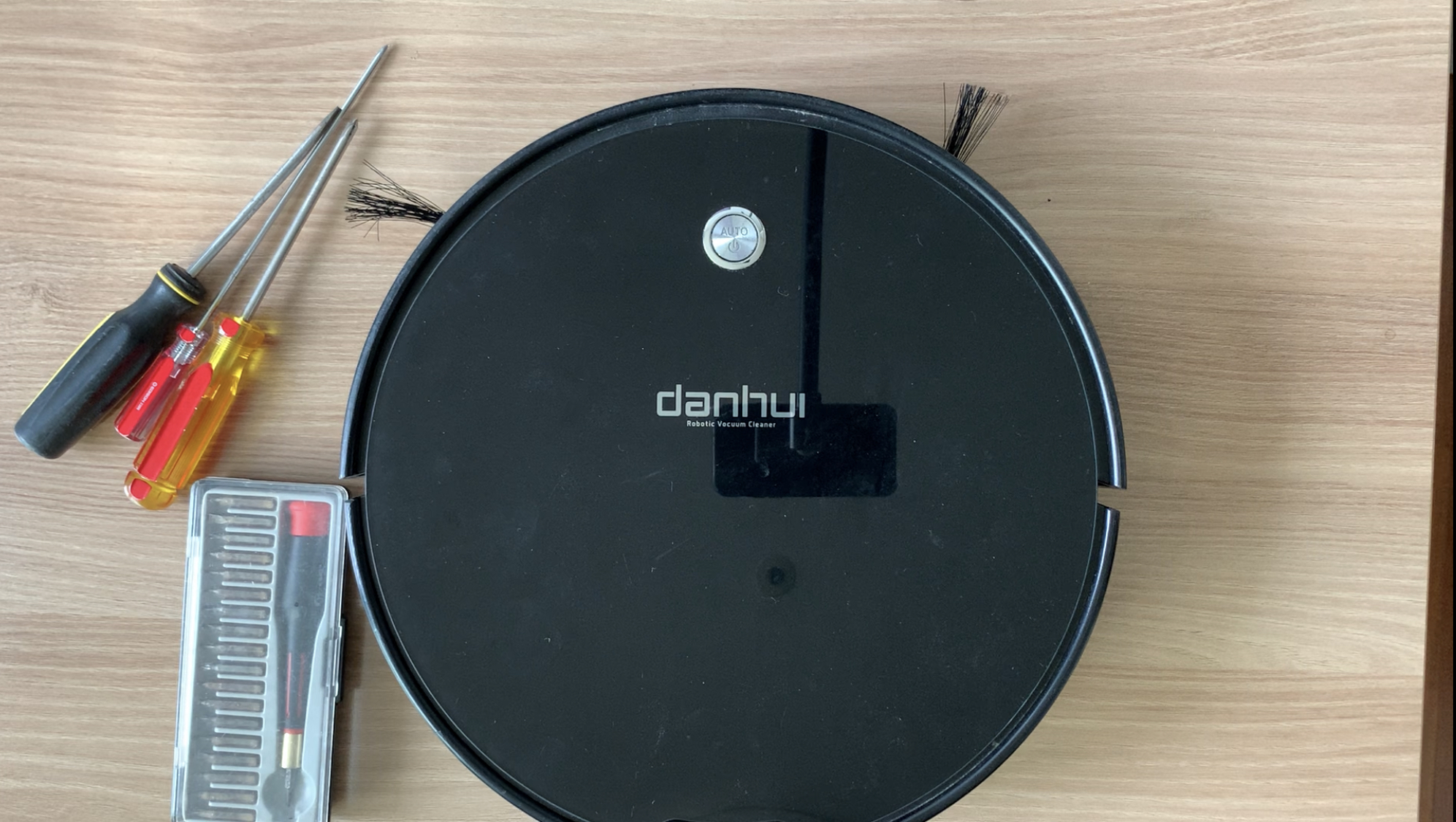

고장난 단후이 로봇청소기 x420 모델 (NR15)

모델명은 x420 같고, NR15라고도 불리는 것 같습니다. 2017년 무렵 소비자 만족도 1위를 한 제품이라고 하는데 지금은 단종된 것 같고, 회사도 이름을 바꾸고 브랜드명도 "라이프로"로 변경한 것 같습니다. 당시 구입 시에는 30만원 정도했었던 것 같은데, 나름 인기있는 상품이었던 것 같은데.. 요즘 당근이나 중고나라에 보면 대략 4만원 이상에 거래되고 있습니다.

2021년 현재 많은 분들이 불만족스러워 하는 부분은 배터리인 것 같습니다. 수명이 대략 2-3년 정도 된다고 하고, 교체시 네이버 쇼핑에서 4만원에 구입해야 합니다. 중고제품이 4만원인데.. 배터리 교체비용이 4만원이면.. 대략 난감한 상황이죠.

단후이 x420 로봇청소기에 들어있는 리튬이온 배터리

위 사진은 분리된 배터리인데.. 보면 14.8 V에 용량이 2600 mAh로 나옵니다. 단자 전압을 측정했는데 16 V 나오던데.. 표시된 전압보다 높게 나옵니다. 18650 배터리 4개를 모아 만든 것 같은데.. 4만원 정도씩 할 필요는 없을 것 같습니다. 다이슨 배터리 대체품이 대략 3만원 정도하는데 18650 배터리 6개가 들어가거든요. 거기에는 PCB 회로도 있고 케이스도 있고.. 아무튼 대략 만원 정도가 적당할 것 같습니다.

당장 배터리가 이상 있는 것으로 보이지는 않지만.. 현재 테스트 해 볼 수 있는 게 많지 않습니다. 앞서 지인이 물 세척할 때 배터리 부위가 영향을 받았을 수도 있다고 하고.. 어댑터로 전원을 연결해서 충전해 보면 정상처럼 보이는데.. 이후 어댑터를 제거하면 아무 반응을 안하고 있는 상태입니다. 마치 배터리가 없는 것처럼 행동합니다. 그동안 배터리를 한번도 교체하지 않았다고 하고 그래서.. 일단 배터리를 의심해 보기로 했습니다.

문제는 4만원짜리 사서 테스트해 볼 수는 없고.. 좀 더 싼 배터리를 알리에서 구매할 수 있지 않을까 알아봤습니다. 그런데 알리에서 똑같은 제품을 발견했습니다. iLife라는 로봇청소기에 들어가는 부품인데 생긴게 똑같고, 스펙도 똑같더라구요. 가격대도 여러 개가 있는데 삼성 배터리를 사용하면 대략 2만원대이고, 중국산 배터리를 사용하면 만원 근처에서 구매가 가능한 것 같습니다. https://s.click.aliexpress.com/e/_AdazeB

10.81US $ 32% OFF|14.8V 2600mAh 3200MAH Battery Pack Replacement For Ilife A6 V7 V7S Pro Robotic Sweeper Robot Vacuum Cleaner Hi

재밌는 부분은 iLife 로봇청소기랑 단후이 로봇청소기랑 여러 부품이 호환되는 것 같습니다. 따라서 단후이 부품이 필요하면 알리에서 iLife로 검색해서 구매하면 될 것 같습니다. 심지어 배송비도 무료이고요.. 다만 배송은 1-2달 아주 느릴 것 같습니다. 쉬핑도 거의 한달이 걸린다는 리뷰가 있습니다. 주의하시고요. 시간 여유가 있으신 분들 주문하시면 될 것 같습니다.

저는 와이프 계정으로 아이폰에 알리익스프레스 모바일 앱을 깔고, 새회원 쿠폰 3불짜리를 받아서 7불에 구매했습니다. 알리익스프레스 앱 처음 이용하시는 분은 꼭 3불짜리 새회원 (New Member) 쿠폰 챙기시기 바랍니다. 회원가입할 때 통관번호 필요할 수도 있는데 나중에 입력해도 되는 걸로 알고 있습니다. 결재는 카카오페이로 지불도 가능해서 편리했었습니다. 대략 8천원 정도 낸 것 같습니다.

자, 그럼 그동안 분해 영상은 조만간 정리해서 공개하겠습니다. 새 배터리가 도착하면 다시 수리를 도전해 보겠습니다. 배터리 문제가 아닐 수도 있어 살짝 걱정 중에 있습니다. 단후이 로봇청소기로 비슷한 문제 고민하시는 분들, 새 배터리가 필요하신 분들 참고하시면 좋을 것 같습니다.

https://youtu.be/47H3IygzpT4

단후이 로봇청소기 분해 및 청소 영상

https://youtu.be/yRyteWYMBzI

알리에서 호환 배터리 구매하기

(추가 2021/6/26) 단후이 로봇청소기 분해 영상과 호환배터리 구매 영상을 편집해서 공유합니다. 아주 수리가 될 지 안 될지 모르겠는데.. 대체 배터리 도착하면 배터리 문제 확인해 보고.. 그래도 안되면 PCB 보드에 몇몇 칩이 상한 것이 아닐까 의심할 수 밖에 없을 것 같습니다. 그때 가서 비용 대비 가장 효율적인 해법을 고민해 보겠습니다.

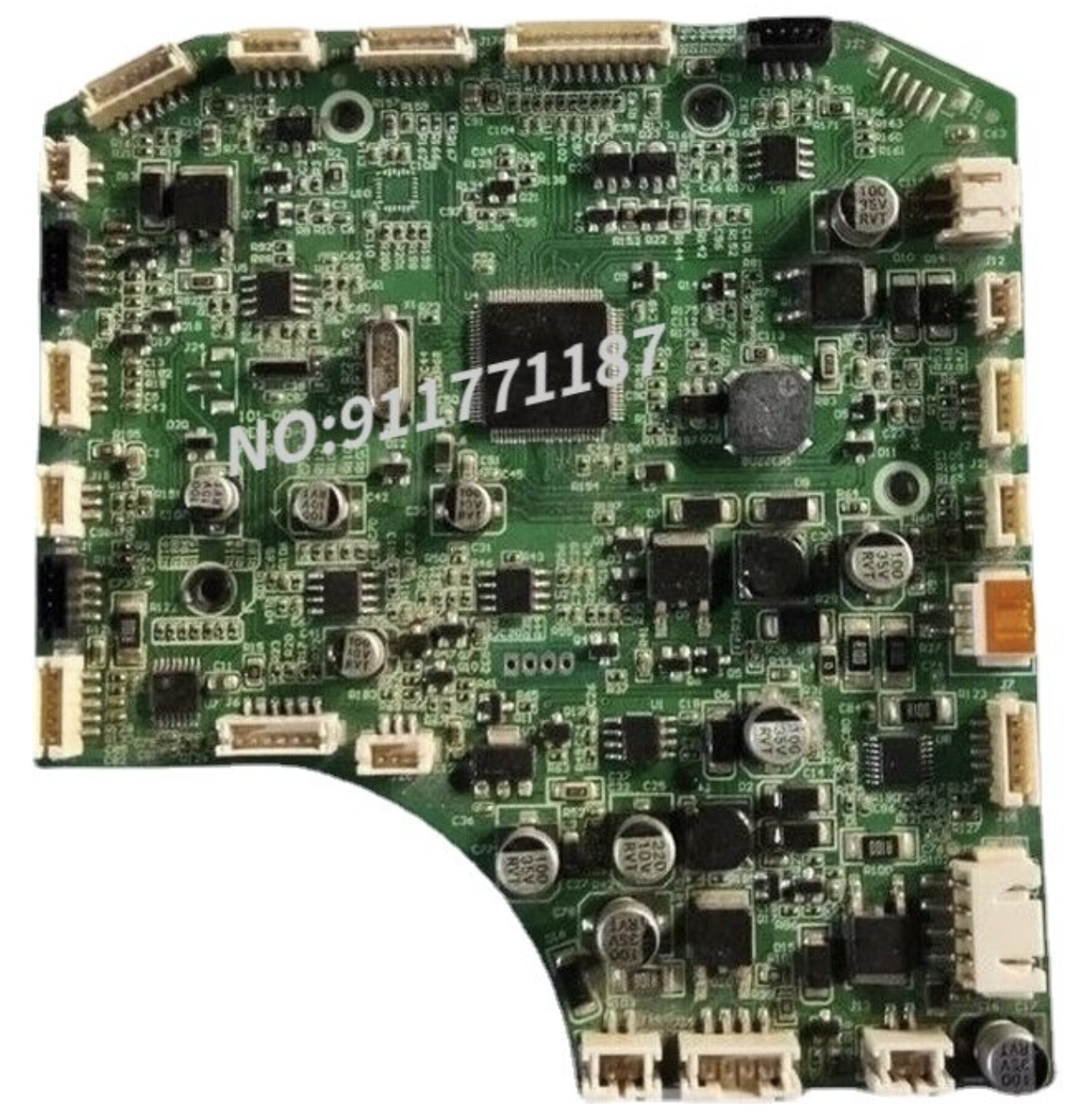

단후이 x420 보드 (오른쪽) 와 호환되는 것 같은 iLife용 메인보드 (왼쪽) - 살짝 차이가 있네요

(추가 2021/7/23) 메인보드가 나갔을 수도 있어 검색해 보니.. 호환되는 듯한 iLife A40 로봇청소기 motherboard 부품이 있네요. 일단 지난 번에 단후이 x420 분해해 봤을 때 봤던 PCB 보드와 상당히 유사해 보입니다. 가격이 만만찮은데.. 정밀하게 비교해 보고 구매할 지 결정해야 할 것 같습니다. https://s.click.aliexpress.com/e/_ASbk5q (위 사진 비교해 보면 살짝 다르네요. 기본 구조는 같은데 왼쪽 중앙 부분에 몇몇 소자가 추가되었네요. 단말기 구조는 유사하기 때문에 새 보드에 따라 iLife 로봇청소기로 작동은 할 것으로 예상됩니다.)

일단 iLife A40 모델이나 단후이 x420 모델이나 생긴 것은 비슷해 보입니다. 단후이 서비스에 전화해서 물어보니 메인보드 교체는 5만원, 배터리 교체도 5만원이라고 합니다. 내부 부품은 팔지 않는다고 하고 당연히 메인보드 부품번호 등도 공개할 수 없다고 합니다.

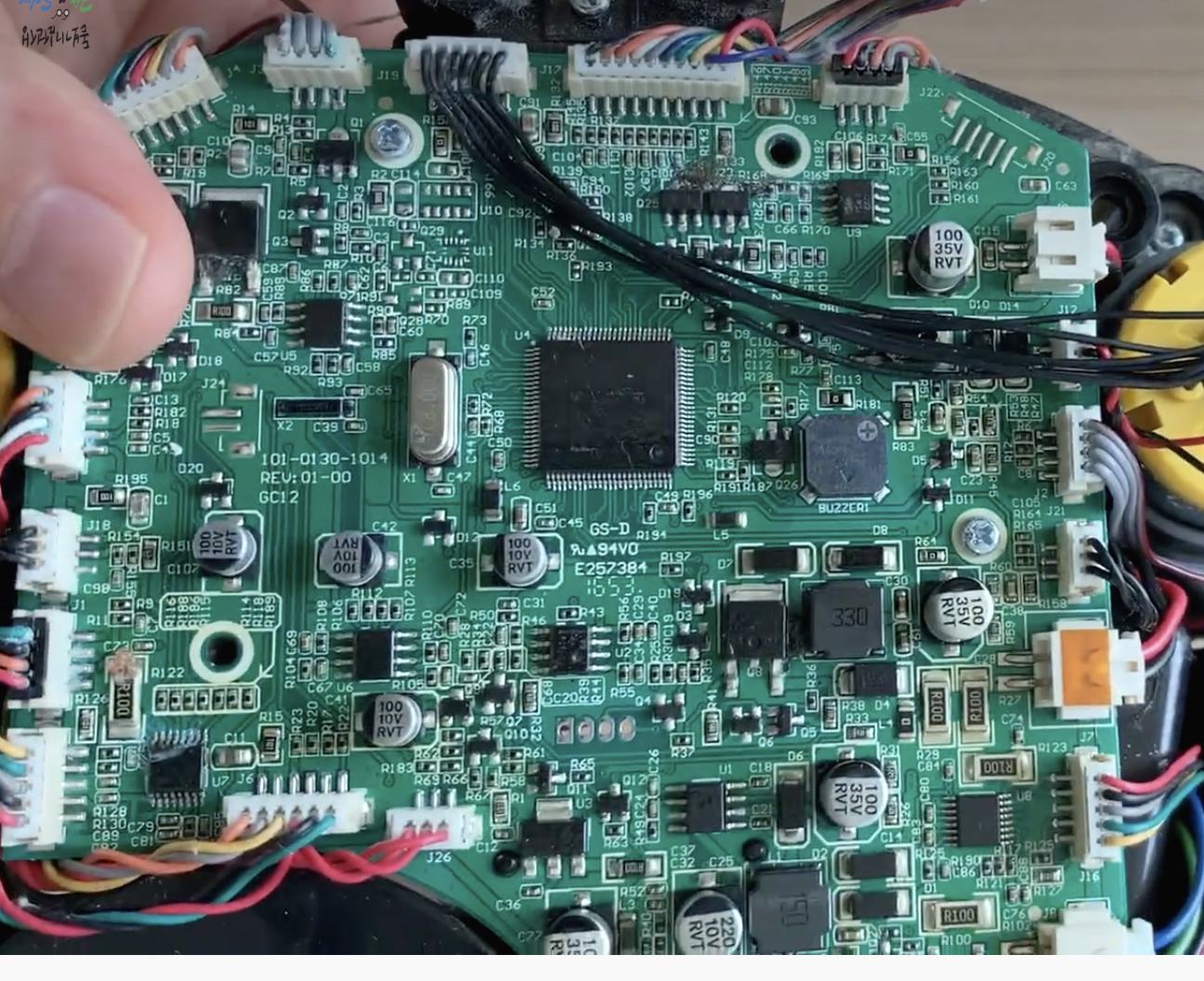

단후이 메인보드와 iLife A4 메이보드 (이 부품은 거의 일치합니다)

https://s.click.aliexpress.com/e/_Ar8c5q

46.0US $ 20% OFF|Motherboard for ILIFE A4 Robot vacuum cleaner parts ilife X432 A40 A4S main board motherboard replacement|Vacuu

https://s.click.aliexpress.com/e/_A8HUcy

45.98US $ 50% OFF|Motherboard for ILIFE A4 Robot Vacuum Cleaner Parts ilife X432 A40 A4S Main board replacement parts Motherboar

일단 보드를 더 싸게 살 수 있는지 더 알아보고.. 배터리 도착하면 배터리 먼저 시도해 보고.. 그래도 안되면 보드 교체를 진행해 볼 지 고민해 보겠습니다. 비슷한 문제 고민하시는 분들 관심있게 지켜봐 주시고, 저보다 먼저 시도해 볼 분들은 댓글로 알려 주시기 바랍니다.

(추가 2021/9/11) iLife 배터리가 도착해서 확인해 보니 단후이 배터리와는 잘 호환되는 것 같습니다. 다만 현재 문제는 배터리 문제가 아니고 메인보드 문제인 듯 해 보입니다. 이제 보드를 구입해야 하나 고민 중입니다.
