[다음블로그 복원] 세대환기용 전열교환기 필터교체

드디어 저희집도 세대환기용 전열교환기 필터교체 불이 빨갛게 들어왔습니다. 독감에 걸려 회사도 못가고, 필터교체를 시도해 보았습니다. 시공 회사(Haatz)에 전화도 해 보고 해서 알아낸 몇가지 사항들을 공유하고자 합니다. 모든 내용은 40평 기준인데, 큰 평형대는 약간 더 큰 게 들어가지 않았나 짐작해 봅니다.

1. 우리아파트에 들어가 있는 세대환기용 전열교환기는 고효율 욕실연동형으로 PHES-300B 모델이고 자세한 정보는 아래 사이트에서 찾을 수 있습니다.

http://www.nadrim.com/Product/Lineup/BVswitch02.asp?page=1&idx=92&div_2=102

아래사진은 세탁실 천정을 뜯고 제가 직접 찍은 라벨 사진입니다.

유일한 하츠 나드림 사용설명서

보시면 알겠지만, 필터는 3개월에 한번씩 청소하게 되어 있고, 1년에 한번 교체하도록 되어 있네요. 소비전력도 강 (급속), 중 (일반), 약(정숙)에 따라 다르지만 대략 100 W 정도로 나와 있네요. 하루 종일 틀면 대략 2.4 kWh가 소모되는 듯 합니다. 청소방법은 사용설명서를 참조하라고 되어 있는데, 서비스센터나 한라건설에 확인해 보면 이 모델에 대한 사용설명서는 존재하지 않는 듯 합니다.

2. 자, 그럼 세탁실 천장을 뜯어 보겠습니다. 필터 작업전에 전원을 차단하라는 라벨 메세지 잊지 마시고요.

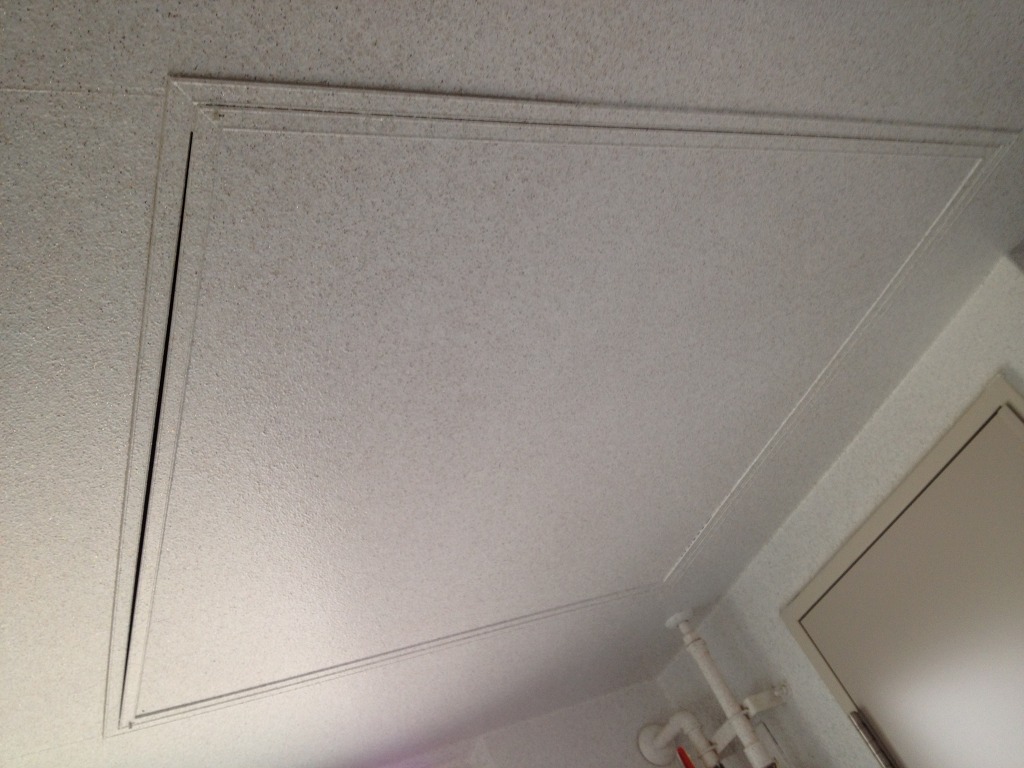

세탁실 천장

하츠 나드림 모습

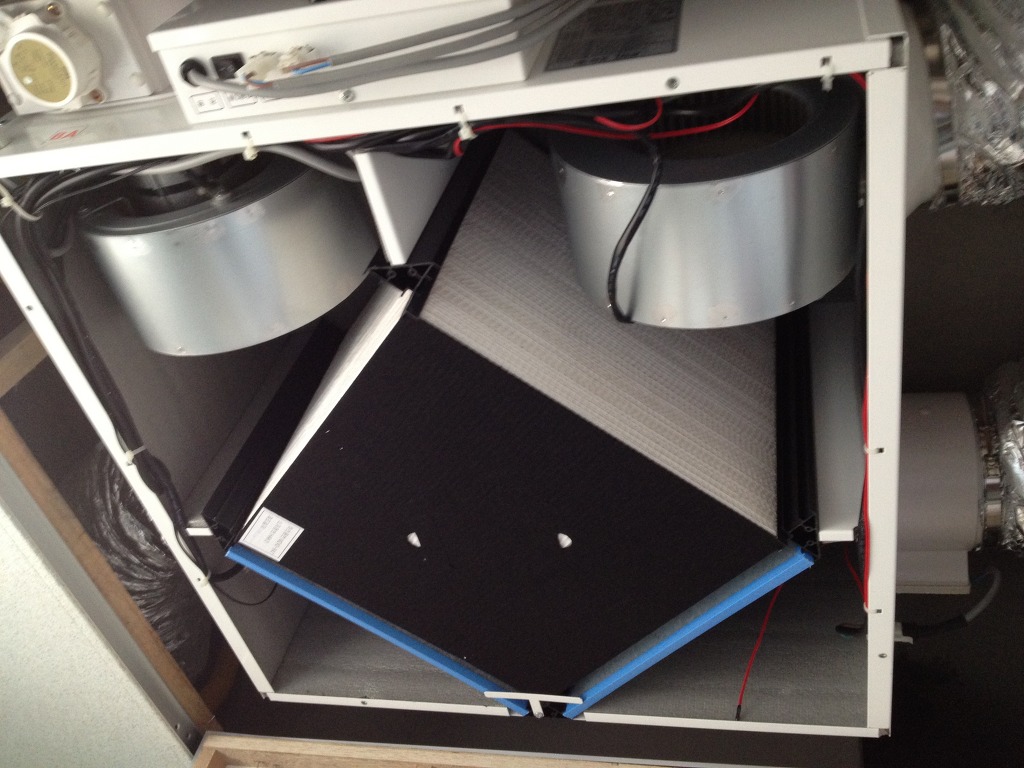

뚜껑 제거 후 드러난 전열교환기 및 환풍 모터 모습

두번째 사진에 보이는 검은색 나사 4개를 풀면 맨 아래 사진이 나옵니다. 파란색 에어 필터 두개가 T자 바에 걸려 있고 또한 중앙에 거의 정육면체인 전열교환소자도 걸쳐 있습니다. 필터와 전열 소자를 꺼내기 위해서는 T바의 나사를 풀어줘야 합니다.

3. 아래는 분리된 에어필터 사진입니다.

부직포로 이루어진 프리필터

 이 필터는 프리필터라고 부르는 31x34x1 cm^3 부직포로 이루어져 있습니다. 보시면 아시겠지만 상당히 더럽죠. 청소나 교체를 해 줘야 합니다. 외부공기를 소자로 보낼 때 한번 걸르고, 내부공기를 소자로 보낼 때 한번 걸릅니다. 두개중에 외부공기 걸르는 필터가 더 새까맣습니다.

4. 이 필터를 구매하기 위해서는 haatz에 전화해서 (1644-0806) 주문해야 합니다. 개당 1만원이고, 택배비 3000원 받는 답니다. 기사가 출장가서 교체해 주면 출장비 몇만원 추가 지급해 달랍니다. 프리필터를 일반 마트에서 구하기는 어렵다고 합니다. 관리사무소나 입주자대표자회의에서 단체로 구매하면 개당 1-2천원 싸게 해 줄 수 있다고 합니다. 공동구매해 놓고 관리사무소에서 실비를 받고 팔거나 교체까지 해 주면 좋을 것 같습니다.

5, 프리필터는 무조건 교체할 필요는 없고, 먼지를 털고 물로 씻어 주는 식으로 청소하면 좋답니다. 서비스센터에서 세제를 풀어 청소해도 된다고 해서 아래와 같은 싱크대에서 퐁퐁으로 청소를 했습니다.

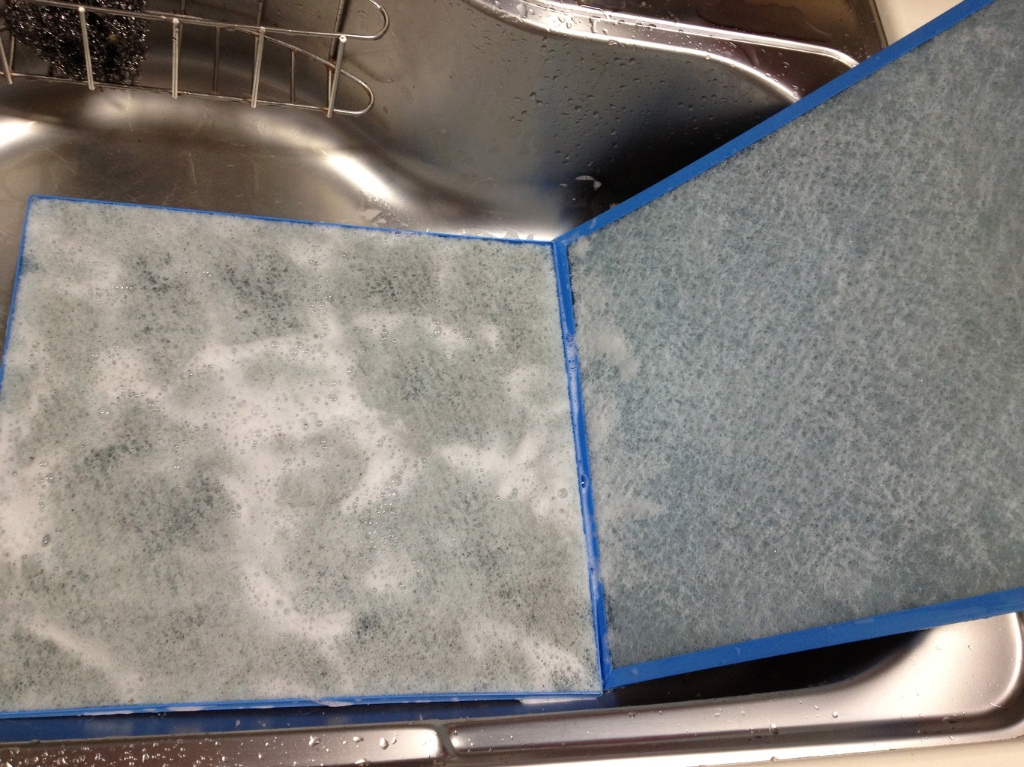

프리필터 세척

6. 문제는 얘가 말라야 다시 넣을 수 있는데, 일단 다른 애들은 조립해 놓고 거실에서 마르기를 기다리고 있습니다.

건조 중인 프리필터

7. 깨끗해 보이나요? 사진은 그래도 실제로 많이 깨끗해 졌습니다. 일단은 먼지털고 물로 청소하는 걸로 1년을 버텨 볼라고 합니다. 올 여름에 새걸로 교체해 줘야 할 것 같습니다. 컨트롤러에 들어 온 빨간불은 버튼을 길게 눌러 reset 했습니다. 필터 교체와 관련해서 센서가 달린 게 아니고 그냥 일정 기간이 지났다는 걸 알려주는 기능이랍니다.

8. 전열교환 소자는 진공청소기로 흡입해서 청소하면 된다고 합니다. 수명은 60000시간 정도 얘기했었던 것 같은데, 정확하지는 않습니다. 대략 5-6년.

9. 인터넷에 찾아 보니까 수도권 어떤 아파트도 이 회사 제품이 들어가 있는데, 사용설명서와 교체방법에 대한 고지가 없어서, 대부분의 세대가 2년동안 한번도 필터 청소 및 교체를 안했다고 합니다. 우리 아파트도 이런 전철을 밟지 않기 위해 입주민과 관리사무소, 입대의의 관심이 필요해 보입니다. 입대의나 관리사무소에서 필터 공동구매에 관심이 있으시면 담당자를 찾으세요. 한라건설 설비담당 기사(현재 본사 근무)와 필터 교체방법 고지에 관해 몇번 얘기를 나눴었는데 매번 물 먹이더니, 오늘도 관리사무소에 연락해서 전 입주자에게 고지하도록 하겠다고 말하더군요. 이번엔 제대로 할지..

그럼 도움이 되었기를 바랍니다.

메모 : 예전 2013년 쯤에 작성한 글인데 다음 블로그 폐쇄로 인해 이전해서 다시 올립니다.

(추가 2023/1/18) 환기시스템에 헤파필터를 추가해서 공기청정 환기시스템을 DIY로 구현해 보세요. 공기질이 10배 좋아집니다. https://drkimfixnsolve.tistory.com/116

미세먼지 고농도계절 대비 아파트 세대 환기시스템을 공기청정기로 업그레이드 하기

https://youtu.be/entL8RML5p8

공기청정 환기시스템으로 공기질 10배 좋게 하기

필터 관리가 문제인데.. 저는 프리필터는 세척해서 사용하고 있고, 헤파필터는 1년 주기로 교체하고 있습니다. 대략 비용은 1년에 2-3만원 정도 소요됩니다. 전기사용량도 많이 물어보시는데.. 저희는 정숙모드로 24시간 가동시 대략 0.72 kWh 사용하는 것 같습니다. 자세한 것은 위 블로그 글과 동영상 참고하세요.
