세대 환기시스템 전열교환기 DIY 공기정화필터 교환 및 24시간 가동시 전기 사용량 (하츠 나드림)

8년전 아파트에 입주하고 세대 환기시스템이 달려 있어 당연히 필터 관리를 해야 한다고 생각해서 이것 저것 알아 봤었습니다. 당시엔 대부분의 사람들이 공기정화 필터에 관심을 가지고 있지 않아서 방치되는 경우가 많았는데, 제가 여기 저기 알아봐서 필터 관리 방법을 알아내고 여분 필터를 구입하는 방법도 추진하고 해서 아파트 커뮤니티에 공유하고 했었습니다. 관리사무소도 압박해서 단체 구입도 할 수 있도록 추진도 했었고요. 요즘은 미세먼지 때문에 많은 분들이 세대 환기시스템에 대해 관심을 갖고 공기정화 필터 관리에도 신경을 쓰고 있는 것 같습니다.

위 사진 보면 2012년 당시 공기정화 필터 및 교환 가격이 상당히 비싸게 책정된 것 같습니다. 당시 공급업체(하츠)와 협상도 하고 그랬는데, 중소기업이지만 독점적인 공급이다 보니 매우 고자세 였던 것으로 기억합니다. 필터 하나에 만원이라니.. 필터가 겨우 사각형의 부직포에 불과했습니다. 관리사무소에서도 울며 겨자 먹기로 공구를 추진했는데, 교환 비용을 만원이나 받는다고 해서 실소를 지었던 기억이 납니다.

아래 웹사이트에 보면 당시 알아낸 DIY 교환방법을 자세히 확인할 수 있습니다. 직접 해보면 매우 쉽고요, 공임을 받는다면 5천원 미만이 적당할 것 같습니다.

https://drkimfixnsolve.tistory.com/272

[다음블로그 복원] 세대환기용 전열교환기 필터교체

저희 집은 지난 8년 동안 6개월에 한번씩 계속 필터를 DIY로 교환해 왔었고요, 주로 봄, 가을에 교환했습니다. 특히 겨울엔 창문을 모두 닫아 놓고 생활하기 때문에 환기시스템을 24시간 가동해 공기를 신선하게 유지하려고 했습니다.

세대 환기시스템에는 위 사진과 같은 전열교환기 혹은 전열소자라는 뭉치가 있는데, 얘는 흡입된 내기와 외기를 장치 내 공기 통로에서 섞어 온도와 습기를 교환하게 하는 구조로서 효과적으로 세대 내 열 및 습도를 유지하게 하는 장치입니다. 보통 24시간을 사용하는 것을 권장하는데요..



정부에서 2006년부터 법으로 100세대 이상 아파트는 반드시 1시간에 0.7회 환기가 가능한 환기시스템을 설치하도록 강제하고 있습니다. 2006년 이후 아파트는 모두 환기시스템이 있다고 봐야 합니다. 제가 입주할 때 엔지니어한테 들은 내용은 저희 아파트 환기시스템은 한시간에 0.7회 환기 능력을 갖고 있다고 했었습니다.

그럼 24시간 사용할 경우 전기는 얼마나 들까요? 기본적으로 환기시스템은 두개의 모터로 이루어져 있고, 요즘 모터의 성능은 선풍기에서도 보듯이 매우 우수하기 때문에 전기가 많이 소모되지 않습니다. 홈페이지에 게시된 내용을 보면 정숙모드에서는 30W의 전기를 쓰고, 급속환기 모드에서는 110W 정도 사용하는 것 같습니다. 하루로 계산하면 작을 때는 0.72 kWh이고, 급속으로 돌리면 2.5 kWh 정도 사용하는 것 같습니다. 저희는 기본적으로 정숙모드로 24시간 가동하고 가끔 급속환기를 하거나 창문을 열어 환기를 합니다. 장기 외출이 아니면 거의 끄지 않습니다.

아래 영상은 오늘 시도한 세대 환기시스템 전열교환기 공기정화필터 교환 영상입니다. 아파트에 이런 환기시스템이 있는지 확인해 보시고 공기정화 필터를 관리해 보시기 바랍니다.  https://youtu.be/FjJXAw1zFaQ

지금 생각해 보면 저희집에서 사용하는 부직포 스타일의 공기정화필터는 고급 공기청정 기능을 갖추고 있는 것 같지는 않습니다. 아마 2011년 당시엔 그 정도의 스펙을 요구한 것 같지는 않습니다. 하지만 미세먼지 및 초미세먼지가 이슈인 요즘 기준으로 보면 공기청정기능을 갖추는 것이 맞을 것 같습니다. 전열교환기 필터 자리를 잘 보면 필터를 넣을 수 있는 자리가 두개 있습니다. 늘 교환하면서 왜 두개지 하고 궁금했었는데, 아마 밖에는 공기정화필터 혹은 프리필터를 배치하고 그 안쪽에 헤파필터를 설치할 수 있는 것 같습니다.

다음엔 지난 8년간 고생한 전열교환기와 프리필터를 은퇴시키고, 새 부품을 구입해 볼 생각입니다. 또 헤파필터를 추가해서 고급 공기청정 기능도 구현해서 새 아파트 같은 느낌을 느껴보도록 해 보겠습니다.

(추가 2020/2/23) 최근 헤파필터를 추가해서 공기청정 환기시스템으로 업그레이드 해 봤습니다.

https://drkimfixnsolve.tistory.com/116

미세먼지 고농도계절 대비 아파트 세대 환기시스템을 공기청정기로 업그레이드 하기

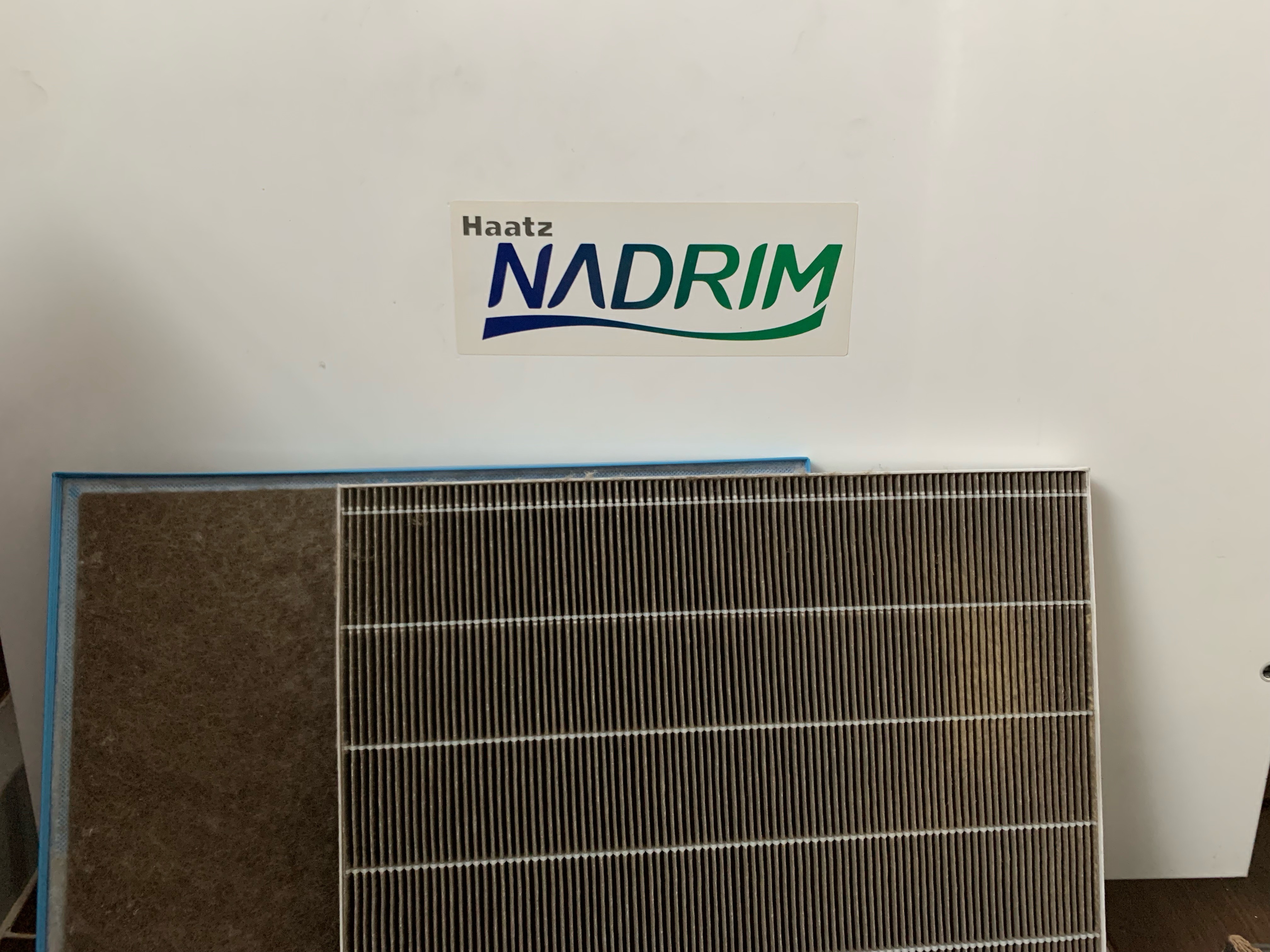

(추가 2021/10/9) 동계시즌 대비 환기필터 점검했는데.. 프리필터만 있는 경우 꼭 헤파필터 장착하시기 바랍니다. 아래 사진은 1년 사용 후 프리필터와 헤파필터 모습인데.. 상당히 오염되어 있습니다.

1년 사용 후 오염된 헤파필터와 프리필터

헤파필터 업그레이드는 다음 글을 참고해서 진행하시면 됩니다. 코로나 시대와 동계시즌 실내에서만 생활하는 가족의 건강을 생각한다면 꼭 신경써야 하는 문제인 것 같습니다. https://drkimfixnsolve.tistory.com/145

아파트 공기청정 환기시스템 풍량 확보 방법 - 헤파필터 두께 늘리기
